产品介绍：

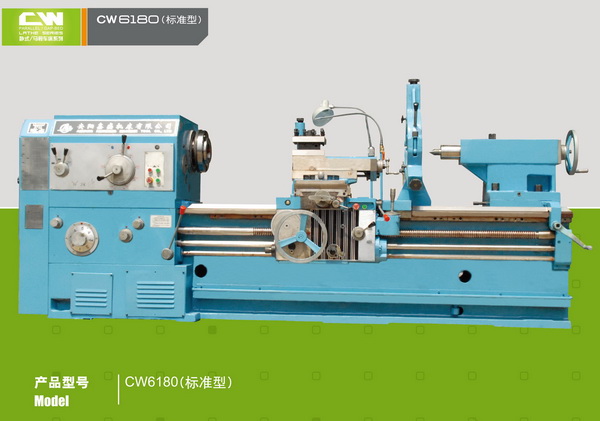

CW6180 CW61100系列车床适用于车削内外圆柱面、圆锥面及其他旋转零件，可加工各种常用的公制、英制、模数和径节螺纹，并能拉削油沟和键槽。本系列车床还有以下特点：
1. 床身采用整体铸造结构式床身，内部筋板布局合理，有较高的刚性，导轨采用中频淬火磨削工艺。机床刚性高，精度稳定，能进行强力切削。

2. 溜板设有快移结构，用单手柄形象化操作；主轴正反转变向及刹车用户可选择液压控制或手动机械控制。
3. 床鞍导轨粘贴‘TSF’软带耐磨材料。
4. 可用上刀架单独机动车削圆柱面，还可以用上刀架与纵向进给配合车削长圆锥面。

项目	单位	CW6180	CW61100
床身上最大回转直径	mm	800	1000
刀架上最大回转直径	mm	480	680
最大工件长度	mm	1000/1500/2000/3000/4000/5000/6000/8000	1000/1500/2000/3000/4000/5000/6000/8000
最大车削长度	mm	850/1350/1850/2850/3850/4850/5850/7850	850/1350/1850/2850/3850/4850/5850/7850
床身导轨宽度	mm	600	600
主轴
主轴端部代号	mm	C11 (C15 为特殊配置 )	C11 (C15 为特殊配置 )
主轴通孔直径	mm/td>	100 (140 为特殊配置 )	100 (140 为特殊配置 )
主轴孔前端锥度		1:20	1:20
顶尖套筒锥孔的锥度		morse6	morse6
主轴正转时的转数种数		18 种	18 种
主轴反转时的转数种数		6 种	6 种
主轴正转转数范围	r/min	7.5 ～ 750	7.5 ～ 750
主轴反转转数范围	r/min	10 ～ 775	10 ～ 775
进给
纵横向进给量种数范围		64;0.1~24.32	64;0.1~24.32
横纵向进给量比		½	½
丝杠螺距	mm	12	12
公制螺纹种数范围		50 种 ;1 ～ 240 （ mm ）	50 种 ;1 ～ 240 （ mm ）
英制螺纹种数范围		26 种 ;14 ～ 1 （牙 / 吋）	26 种 ;14 ～ 1 （牙 / 吋）
模数螺纹种数范围		53 种 ;0.5 ～ 120 （ mm	53 种 ;0.5 ～ 120 （ mm
径节螺纹种数范围		24 种 ;28 ～ 1 （牙 / 吋）	24 种 ;28 ～ 1 （牙 / 吋）
溜板快移速度	mm/min	4000	4000
刀架
主轴中心至刀具安装基面的垂直距离	mm	33	33
刀具截面	mm	□ 32	□ 32
刀架回转角度		±90°	±90°
上刀架的最大行程	mm	200	200
下刀架的最大横向行程	mm	500	500
尾座
顶尖套筒直径	mm	100	100
顶尖套筒的行程	mm	250	250
顶尖套筒锥孔的锥度	mm	morse6	morse6
验收标准
GB/T4020-1997 卧式车床精度检验
JB/T2322-1993 卧式车床技术条件
JB/T2322-1993 其它 Other
主电机功率	kw	11	11
机床质量	kg	4130 4550 4850 5450 6200 7000 7460 8650	4380 4800 5100 5700 6450 7250 7710 8900
机床的外形尺寸
机床的长度	mm	3180 3670 3985 5165 6220 7400 8260 10220	3180 3670 3985 5165 6220 7400 8260 10220
机床的高度	mm	1730	1730
机床的宽度	mm	1450	1450
